Shell Mobility Hub Hofplein Rotterdam

Shell Mobility Hub Hofplein Rotterdam Beschrijving Braat 1844 heeft meegewerkt aan de renovatie van de Shell Mobility Hub aan het Hofplein in Rotterdam. Deze duurzame hub biedt oplaadpunten voor elektrische voertuigen en is een belangrijke stap in Shell’s missie naar schonere mobiliteit. Samen met De Groot Vroomshoop en Hermans Technisolar zorgde Braat 1844 voor de levering en plaatsing van op maat gemaakte lichtdoorlatende aluminium glasconstructie. Oppervlakte      Shell Mobility Hub biedt plek voor elektrische laadpalen, fietsenstallingen en andere handige voorzieningen. De gehele constructie heeft een oppervlakte van 485m2 en de aluminium glasconstructie geleverd door Braat 1844 heeft een oppervlakte van 172m2. Uitvoering Braat 1844 leverde de lichtdoorlatende aluminium glasconstructie en zorgde voor de montage. Het werk werd uitgevoerd met oog voor detail en in nauwe samenwerking met de andere partijen, zodat alles goed aansloot op de duurzame oplossingen zoals zonne-energie en de laadstations. Producttype Braat 1844 leverde de lichtdoorlatende aluminium glasconstructie, voorzien van 48 semi transparante zonnepanelen met een jaarlijkse opwekking van 7000-8000 kWh. Daarnaast hebben we aluminium goten incl. looproosters, aluminium dakranden en een valbeveiligingssysteem geleverd om het project veilig en duurzaam af te werken. Bijzonderheden:  Door de hoogte van het gebouw van 40 meter erboven, wordt de onderliggende constructie blootgesteld aan aanzienlijke extra krachten door water- en winddruk. Wanneer water en wind tegen het gebouw slaan, worden ze direct naar beneden afgeleid en komen ze op de onderliggende constructie terecht. Vanwege de strenge veiligheidseisen van de opdrachtgever is de volledige constructie eerst op de grond geassembleerd. Daarna is deze in zijn geheel met behulp van vier kranen omhoog gehesen en op zijn plaats gemonteerd. PlaatsHofplein, Rotterdam Terug naar overzicht Terug naar overzicht

Gare Maritime kantoren en winkelcentrum Brussel

Gare Maritime kantoren en winkelcentrum Brussel BeschrijvingNa een imposante transformatie tussen 2016 tot 2020 heeft Gare Maritime aan de Picardstraat 7 in Brussel zich ontpopt tot een overdekte stad van 80.000 m², waarin winkels, eetgelegenheden, kantoorruimtes en plekken voor markten en evenementen zijn ondergebracht. Braat glasconstructies 1844, onderdeel van Hak4t slimme lichtoplossingen, heeft het gebouw in opdracht van Colt International  voorzien van 24 volledig op maat gemaakte zadeldaken en een grote op maat gemaakte zadelkap. Oppervlakte     Het totale oppervlakte is 3000 m2. Er zijn 12 grote en 12 kleinere zadeldaken geleverd en gemonteerd. De grote zadelkap heeft een afmeting van 254,45 x3.10.   UitvoeringHet geheel is voorzien van geïsoleerde veiligheidsbeglazing in de RWA units en glasconstructies. De 24 zadeldaken zijn geheel voorzien van Colt Fireligt type 3 RWA eenheden ProducttypeHet Braat 1844 HI systeem is geleverd en gemonteerd in Brut aluminium. In de 24 zadelkappen in 4 verschillende hallen zijn RWA units gemonteerd. De grote zadelkap is voorzien van isolatie glas.  Bijzonderheden: Braat glasconstructies 1844 heeft dit project als bouwteam partner uitgevoerd samen met Colt International. Ons tekenwerk is geheel in 2d uitgevoerd. De aluminium profielen van de glasconstructie worden extra ondersteund door een onderliggende staalconstructie. PlaatsBrussel Foto’s: Filip DujardinArchitect: Neutelings Riedijk Architecten Terug naar overzicht Terug naar overzicht

Edge Stadium kantoorgebouw Amsterdam

Edge Stadium kantoorgebouw Amsterdam BeschrijvingIn oktober 2020 is er gestart met de uitbreiding en verduurzaming van het gebouw aan de Fred Roeskestraat in Amsterdam.Het gebouw bestaat uit twee vleugels met daartussen een groot atrium. Braat glasconstructies 1844, onderdeel van Hak4t slimme lichtoplossingen, heeft het gebouw voorzien van een prachtig volledig op maat gemaakt atrium. Oppervlakte     Het atrium heeft een oppervlakte van 721 m2 en is voorzien van 111 meter goten die voorzien zijn van looptroosters. UitvoeringHet geheel heeft 5 lichtstraten met gepoedercoate profielen. Alle tussengoten zijn door ons geleverd, gemonteerd en voorzien van looproosters. De binnenzijde van de goten hebben we voorzien van aluminium gezette cassettes gecoat in kleur. De beglazing is beloopbaar voor onderhoud en uitgevoerd en berekend volgens de eurocode. ProducttypeHet atrium is voorzien van het Braat HI beglazingsysteem en is volledig maatwerk. De beglazing is Gardian 10 zonwerend uitgevoerd LTA 51% en ZTA 28%  en beloopbaar voor onderhoud en inspectie.  Bijzonderheden: Braat heeft dit project uitgevoerd, waarbij ons tekenwerk geheel in 3d is uitgevoerd. Het project heeft het BREEAM well standaard certificaat  PlaatsAmsterdam De artwork afbeelding is afkomstig van GenS bouw. Een aantal foto’s zijn gemaakt door het magazine Industriebouw Terug naar overzicht Terug naar overzicht

Techmed Centre Universiteit Twente Enschede

Techmed Centre Universiteit Twente Enschede   BeschrijvingRenovatie Technohal UT EnschedeBraat glasconstructies 1844, onderdeel van Hak4t slimme lichtoplossingen, heeft in opdracht van Dura Vermeer Bouw Hengelo het atrium glasdak voor het Techmed Centre van de Universiteit Twente in Enschede gerenoveerd. Oppervlakte     Circa 900 m2 beglazing waarvan 390 m2 aan de zuidzijde is voorzien van vaste zonweringslamellen.  UitvoeringHet atrium glasdak is voorzien van niet zelfdragende zonwerende beglazing en zonwering met vaste Solar C100 lamellen waarvan het onderste deel geheel geopend kan voor glasbewassing. ProducttypeBraat Hi Systeem, volledig maatwerk en Solar C100 systeem van Hakvoort zonwering.  Bijzonderheden: Braat heeft dit project uitgevoerd, waarbij ons tekenwerk geheel in 3d is uitgevoerd. Hiervoor is eerst de bestaande glaskap ingemeten worden om vervolgens in 3d te worden uitgetekend. PlaatsEnschede  Fotograaf: Egbert de Boer Terug naar overzicht Terug naar overzicht

MS Schippers kantoren en bedrijfshallen Hapert

MS Schippers kantoren en bedrijfshallen Hapert BeschrijvingNieuwbouw van de bedrijfshallen en kantoren van MS Schippers te Hapert Braat glasconstructies 1844, onderdeel van Hak4t slimme lichtoplossingen heeft in opdracht van Willy Naesens 2 grote zadeldaken geleverd en gemonteerd. Oppervlakte     Totaal circa 300 m21 zadeldak formaat 37,60x 3,40 meter en 1 zadeldak 33,60 meter met een variabele breedte 4,40 / 5,80 meter UitvoeringGeheel zelfdragende uitvoering zonwerende beglazing en 6 Braat ventilatie ramen  ProducttypeBraat Hi Systeem en Volledig maat werk en Braat Vulcan ST systeem Bijzonderheden: Braat heeft voor dit project het gehele tekenwerk in 3d uitgevoerd. De aluminium vrijdragende profielen van de glasconstructie dragen de spatkrachten af via de staalconstructie welke in de opstanden zijn opgenomen. PlaatsHapert Terug naar overzicht Terug naar overzicht

Prisma College Arnhem

Prisma College Arnhem Oppervlakte     Glasconstructie van ongeveer 400 m2 UitvoeringGlasconstructie bestaande uit een vliesgevel overgaand in een glaskapconstructie (Lessenaarsdak vorm)     De vliesgevel wordt voorzien van vier valramen en drie deuren.Een grote achthoekige glaskoepel wordt voorzien van vier ventilatieramen (elektrisch aangestuurd) Twee vierkante glaskoepels worden voorzien van ieder een ventilatieraam (elektrisch aangestuurd)  Geleverd door Goedlicht: Vijf  lichtkoepels met polyester opstand Ø dagmaat 1600mm Twee lichtkoepels met polyester opstand Ø dagmaat 1000mm   ProducttypeBraat HI beglazingsysteem in volledig maatwerkBeglazing: geïsoleerde zonwerende veiligheidsbeglazing  Bijzonderheden: Braat heeft dit samenwerkingsproject als bouwteam partner uitgevoerd. Ons tekenwerk is geheel in 3d uitgevoerd. De aluminium vrijdragende profielen van de glasconstructie worden extra ondersteund door een onderliggende staalconstructie.  PlaatsArnhem Foto’s: Bert Rietberg Terug naar overzicht Terug naar overzicht

Tower Ten – WTC Amsterdam

Tower Ten – WTC Amsterdam Producttype: Zadeldak, 20 glasdaken en 19 lessenaarsdakenGeïsoleerde opstanden, rook en warmte afvoer installatieDome, volledig maatwerk Braat ST en een volledig maatwerk systeem Locatie: Amsterdam  – Nederland Oppervlakte De totale oppervlakte van het glasdak is 1100 m2Fase 1 – 224 m2 glasdak constructieFase 2 – 314 m2 glasdak constructieFase 3 – 563 m2 glasdak constructie UitvoeringHet project is uit gevoerd in het Braat/Schuco semistrutureel dak beglazingsysteem. Er zijn in het dak 4 goten die zijn voorzien van looproosters en valbeveiliging over een lengte van 90 meter. De gehele constructie, beglazing en sandwichpanelen zijn dusdanig uitgevoerd dat deze beloopbaar allemaal zijn voor onderhoud. In totaliteit is er circa 520 m2 tripple glas, ca 440  m2 sandwichpaneel met een RC waarde van 6.0  en circa 112 m2 Isolatie glas in de luifels geïnstalleerd. Terug naar overzicht Nieuwbouw Tower Ten (onderdeel WTC Amsterdam)Braat glasconstructies 1844, onderdeel van Hak4t slimme lichtoplossingen, heeft de gebogen overkapping en de 2 atria voorzien van beglazingen en sandwichpanelen. Terug naar overzicht

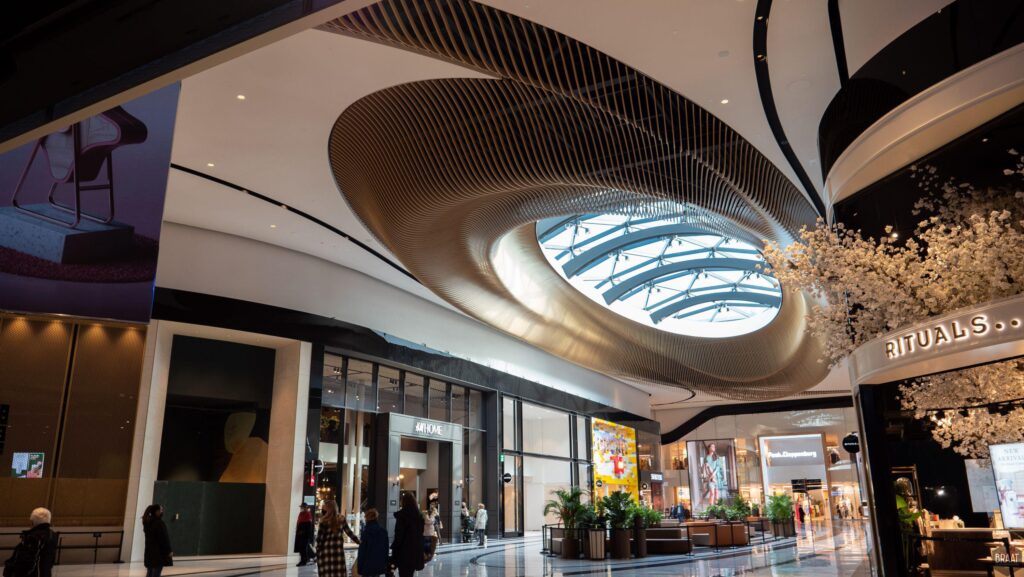

Mall of the Netherlands

Mall of the Netherlands Producttype: Zadeldak, 20 glasdaken en 19 lessenaarsdakenGeïsoleerde opstanden, rook en warmte afvoer installatieDome, volledig maatwerk Braat ST en een volledig maatwerk systeem Bijzonderheden: Project is in samenwerking Integratie FireLight 3 en Euroco Locatie: Leidschendam  – Nederland Oppervlakte3398 m2 Fotograaf: Bekijk hier een video van het project Terug naar overzicht Nieuwbouw en renovatie winkelcentrum Leidschenhage, het grootste overdekte winkelcentrum van Europa.  Braat glasconstructies 1844, onderdeel van Hak4t slimme lichtoplossingen heeft diverse glasdaken, een dome, geisoleerde opstanden en rook-, en warmteafvoer installaties geplaatst. De totale oppervlakte van de lichtstraten is ca 3400 m2. Terug naar overzicht

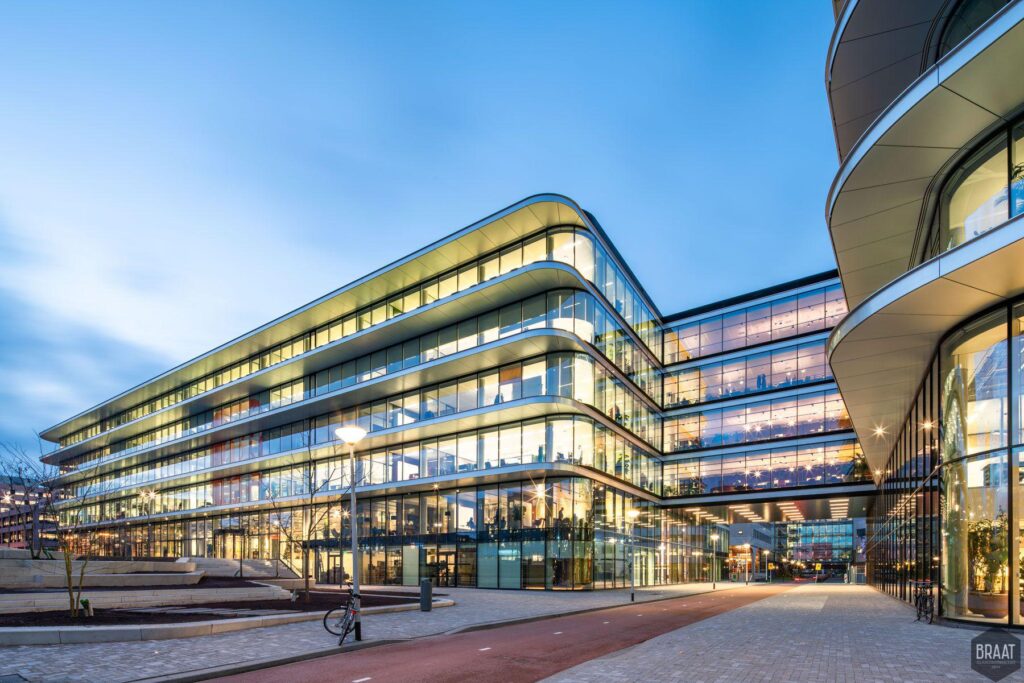

Hoofdkantoor ING

Hoofdkantoor ING Producttype: ca 1300 m2 lichtstratenca 670 meter tussen-, en randgoten en looproosters Braat HI beglazingsysteem volledig maatwerkBeglazing Gardian 10 zonwerend uitgevoerd LTA 51% en ZTA 28%  beloopbaar uitgevoerd voor onderhoud en inspectie.  Bijzonderheden: Ons tekenwerk is geheel in 3d uitgevoerd. Het project heeft het BREEAM excellent certificaat.  Locatie: Amsterdam – Nederland OppervlakteOverkapping: ca 250 m2 Windschermen en luifels: ca 500m2Paviljoen: 150 m2  Fotograaf: Buitenzijde Egbert de BoerErvaar de binnen beleving en klik hier voor een 360º foto gemaakt door VDBaan media Terug naar overzicht Nieuwbouw hoofdkantoor van de ING in Amsterdam.  Braat glasconstructies 1844, onderdeel van Hak4t slimme lichtoplossingen heeft twee atriums voorzien van 32 lichtstraten met tussen-, en randgoten. De totale oppervlakte van de lichtstraten is ongeveer 1300 m2. Terug naar overzicht

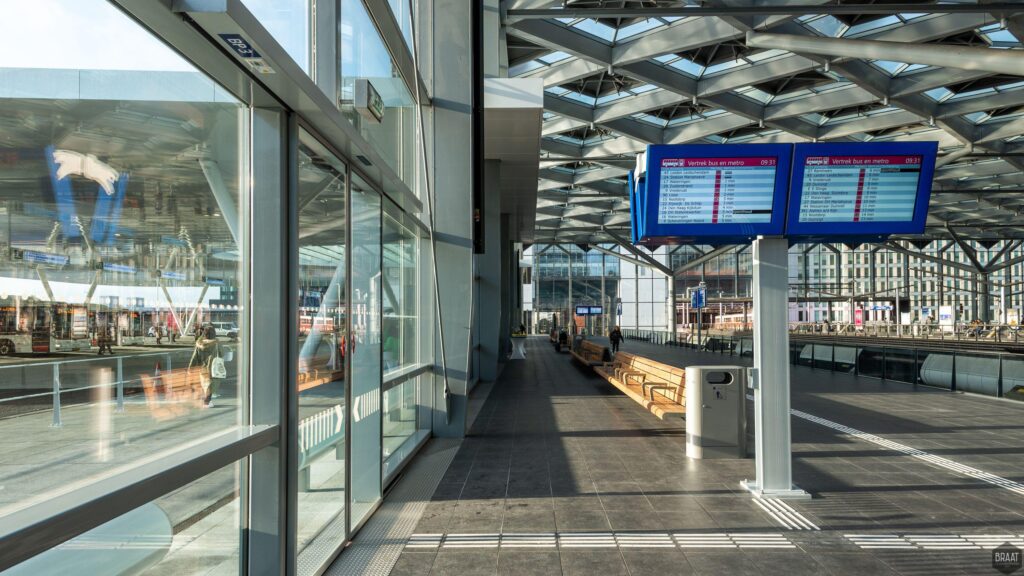

Busplatform station Den Haag

Busplatform station Den Haag Producttype: Overkapping met incidenteel beloopbaar voor onderhoudWindschermen en luifels: Paviljoen isolatie glasGehard en gelaagd enkelglas Braat ST systeem, volledig maatwerkBraat Optiglas systeemSchuco systeem Bijzonderheden: Het betreft een renovatie van de oude stationsoverkapping die in de jaren 70/ 80 ook voorzien was van door Braat 1844 geleverde glasdaken Locatie: Den Haag – Nederland OppervlakteOverkapping: ca 250 m2 Windschermen en luifels: ca 500m2Paviljoen: 150 m2  FotograafRindert. Architectuur Fotograaf Terug naar overzicht Renovatie van een overkapping van het Busplatform station Den Haag met diverse windschermen en een paviljoen. Braat glasconstructies 1844, onderdeel van Hak4 slimme lichtoplossingen heeft de overkapping voorzien van een glasdak, windschermen en luifels. Het paviljoen is voorzien van 150 m2 isolatieglas.  Terug naar overzicht
